راهنمای جامع تعمیر اتوماسیون صنعتی: راهکار کاهش هزینه و افزایش راندمان کارخانجات

توقف خطوط تولید حتی برای چند ساعت، می‌تواند خسارات جبران‌ناپذیری به همراه داشته باشد. مرکز مهم این خطوط تولید، سیستم‌های اتوماسیون صنعتی هستند. در این مقاله تخصصی، قصد داریم به طور جامع به بررسی تعمیر اتوماسیون صنعتی، عیب‌یابی تجهیزات و اهمیت تعمیر بردهای الکترونیکی بپردازیم. اگر مدیر یک کارخانه، مهندس نگهداری و تعمیرات یا علاقه‌مند به مباحث اتوماسیون هستید، این مقاله جامع برای شما نوشته شده است.

اتوماسیون صنعتی چیست و چرا تعمیر و نگهداری آن مهم است؟

اتوماسیون صنعتی (Industrial Automation) به معنای استفاده از سیستم‌های کنترلی مانند کامپیوترها، ربات‌ها و فناوری‌های اطلاعاتی برای مدیریت فرآیندها و ماشین‌آلات مختلف در صنعت است. هدف اصلی این سیستم‌ها، کاهش نیاز به دخالت انسان، افزایش دقت، بهبود کیفیت و بالا بردن سرعت تولید است.

با این حال، تجهیزات اتوماسیون صنعتی و ابزار دقیق به دلیل کارکرد مداوم در شرایط سخت صنعتی (دما و رطوبت بالا، گرد و غبار، نوسانات برق و ارتعاشات فیزیکی) به شدت در معرض استهلاک و خرابی قرار دارند. تعمیر قطعات اتوماسیون صنعتی نه تنها یک نیاز، بلکه یک استراتژی هوشمندانه برای جلوگیری از هزینه‌های سرسام‌آور خرید تجهیزات جدید است. در شرایطی که تامین قطعات اورجینال ممکن است زمان‌بر یا پرهزینه باشد، یک مرکز تخصصی تعمیرات اتوماسیون می‌تواند ناجی خط تولید شما باشد.

مهم‌ترین تجهیزات در تعمیرات اتوماسیون صنعتی (بررسی تخصصی)

زمانی که صحبت از عیب یابی اتوماسیون صنعتی می‌شود، با طیف وسیعی از دستگاه‌ها و بردهای الکترونیکی مواجه هستیم. در ادامه، مهم‌ترین مواردی که بیشترین آمار خرابی و نیاز به تعمیر را دارند، بررسی می‌کنیم:

۱. تعمیر اینورتر و درایوهای صنعتی (VFD)

اینورترها یا درایوهای فرکانس متغیر، وظیفه کنترل سرعت و گشتاور موتورهای الکتریکی را بر عهده دارند. خرابی اینورتر به معنای توقف کامل موتور و در نتیجه توقف خط تولید است.

• مشکلات رایج: سوختن ماژول‌های IGBT، خرابی خازن‌های لینک DC، مشکلات مربوط به برد کنترل، و خطاهای نرم‌افزاری (Faults).
• فرآیند تعمیر اینورتر: تعمیر اینورتر نیازمند تجهیزات تست دقیق است. ابتدا بخش قدرت (Power) و سپس بخش فرمان (Control) با استفاده از اسیلوسکوپ و مولتی‌مترهای پیشرفته بررسی می‌شود.

۲. تعمیر پی ال سی (PLC)؛ در اتوماسیون

کنترل‌کننده منطقی برنامه‌پذیر (PLC)، وظیفه دریافت سیگنال‌ها از سنسورها، پردازش آن‌ها و ارسال فرمان به عملگرها را دارد.

• علائم خرابی: روشن نشدن دستگاه، خطای عدم ارتباط (Communication Error)، سوختن پورت‌های ورودی/خروجی (I/O)، و پریدن برنامه.
• تعمیر پی ال سی: تعمیرات PLC بسیار حساس است و نیازمند دانش تخصصی در زمینه تعمیر بردهای الکترونیکی صنعتی و همچنین تسلط بر نرم‌افزارهای برنامه‌نویسی برندهای مختلف (زیمنس، دلتا، امرون و…) است.

۳. تعمیر اچ ام آی (HMI) و نمایشگرهای صنعتی

رابط انسان و ماشین (HMI) پنل‌هایی هستند که اپراتورها از طریق آن‌ها خط تولید را کنترل و مانیتور می‌کنند.

• ایرادات متداول: شکستگی تاچ اسکرین، تاریک شدن یا سوختن بک‌لایت (Backlight) مانیتور، عدم برقراری ارتباط با PLC، و خرابی برد تغذیه.
• اهمیت تعمیر HMI: جایگزینی پنل‌های صنعتی بسیار گران‌قیمت است؛ از این رو تعمیر HMI شامل تعویض تاچ، تعمیر برد و بازیابی اطلاعات، بسیار مقرون‌به‌صرفه خواهد بود.

۴. تعمیر سروو موتور و تعمیر انکودر

سروو سیستم‌ها برای حرکت‌های بسیار دقیق در دستگاه‌های CNC، رباتیک و دستگاه‌های بسته‌بندی استفاده می‌شوند. انکودرها نیز حسگرهایی هستند که موقعیت و سرعت را به درایو فیدبک می‌دهند.

• تعمیر انکودر: انکودرها (نوری یا مغناطیسی) به ضربه و آلودگی بسیار حساس هستند. تعمیر انکودر نیازمند تنظیمات فوق‌دقیق اپتیکی و کالیبراسیون با دستگاه‌های خاص است.
• تعمیر سروو درایو: شامل رفع خطاهای اورلود، تعمیر بخش قدرت و تنظیم مجدد پارامترهاست.

۵. تعمیر یو پی اس (UPS) و تعمیر استابلایزر

نوسانات برق شبکه یکی از اصلی‌ترین دلایل سوختن تجهیزات اتوماسیون صنعتی است. برای محافظت از این تجهیزات از یو پی اس (منبع تغذیه بدون وقفه) و استابلایزر (تثبیت‌کننده ولتاژ) استفاده می‌شود.

• تعمیر UPS: شامل تست و تعویض باتری‌ها، تعمیر برد اینورتر داخلی یو پی اس، و رفع خطاهای شارژر.
• تعمیر استابلایزر: شامل تعمیر موتورهای سروو داخلی (در مدل‌های سروو موتوری)، تعویض رله‌ها، و تعمیر مدار فرمان کنترل ولتاژ.

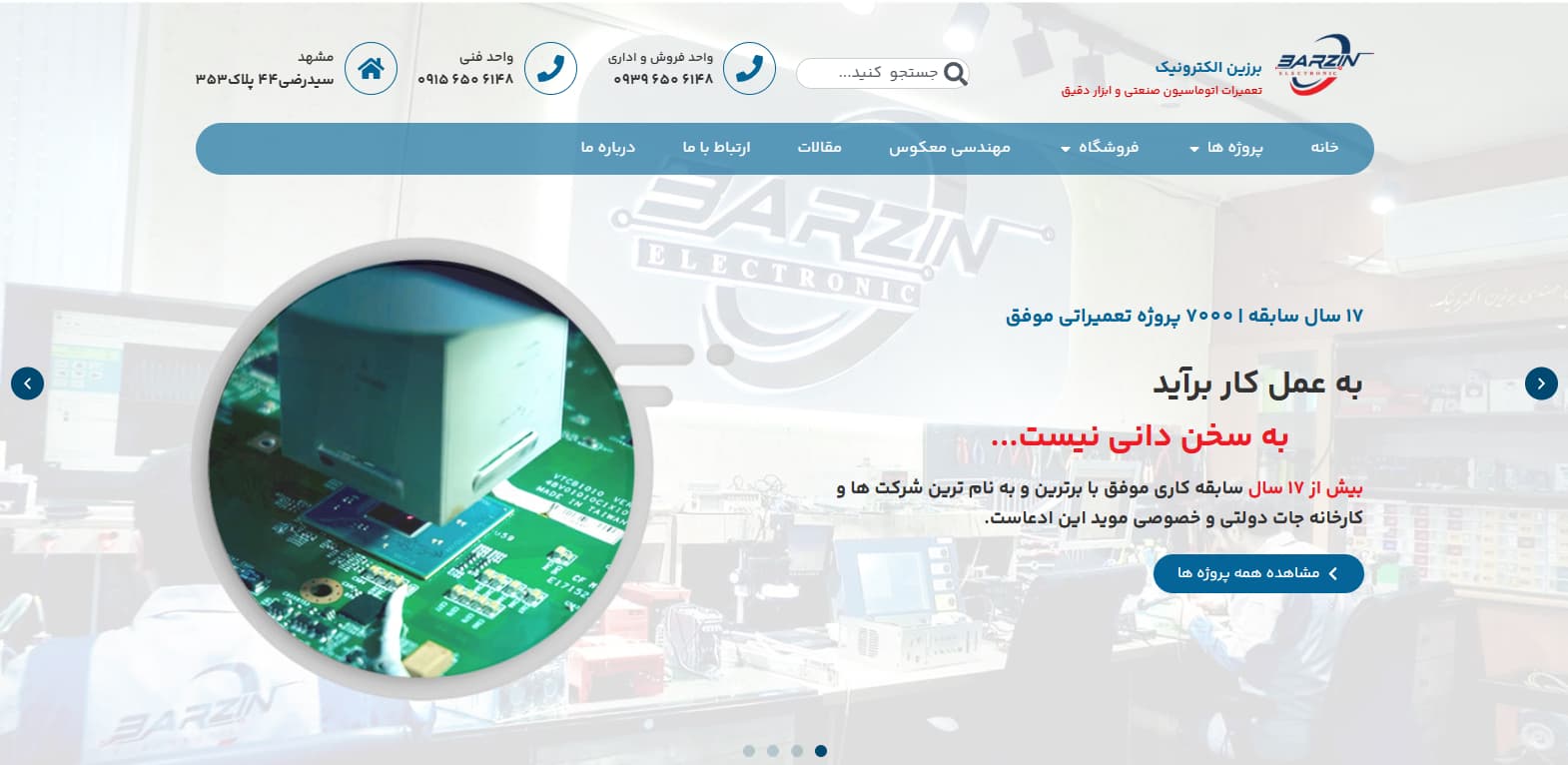

معرفی مرکز تخصصی تعمیرات اتوماسیون صنعتی: شرکت برزین الکترونیک

اگر در جستجوی یک شرکت معتبر، باسابقه و مجهز برای سپردن تجهیزات حساس صنعتی خود هستید، رسانه میخک مارکتینگ با اطمینان شرکت برزین الکترونیک را به شما معرفی می‌کند.

برزین الکترونیک سال‌هاست که به عنوان یک مرجع تخصصی و بی‌رقیب در زمینه تعمیرات اتوماسیون صنعتی و ابزار دقیق در سطح کشور فعالیت می‌کند. تیمی از مهندسین مجرب و کارآزموده در این مجموعه گرد هم آمده‌اند تا پیچیده‌ترین مشکلات الکترونیکی و نرم‌افزاری تجهیزات شما را در کوتاه‌ترین زمان ممکن و با بالاترین کیفیت برطرف کنند.

چرا برزین الکترونیک انتخاب اول صنایع بزرگ است؟

1. تخصص و تنوع در تعمیرات: برزین الکترونیک تنها به یک برند یا یک دستگاه خاص محدود نیست. این مجموعه انواع اینورتر، UPS، انکودر، استابلایزر، بردهای الکترونیکی خاص، PLC، HMI و تجهیزات ابزار دقیق را به صورت کاملاً تخصصی تعمیر می‌کند.
2. استفاده از قطعات اورجینال: در تعمیر بردهای الکترونیکی صنعتی، استفاده از قطعات باکیفیت و اصلی شرط اول دوام دستگاه است. برزین الکترونیک همواره از بهترین قطعات یدکی استفاده می‌کند.
3. تجهیزات آزمایشگاهی پیشرفته: عیب‌یابی دقیق نیازمند ابزارهای دقیق است. لابراتوار این شرکت مجهز به جدیدترین دستگاه‌های تست و اندازه‌گیری است که امکان شبیه‌سازی شرایط کارخانه را برای تست نهایی قطعه فراهم می‌کند.
4. کاهش چشمگیر هزینه‌ها: با خدمات برزین الکترونیک، نیازی به صرف بودجه‌های کلان برای خرید دستگاه‌های جدید ندارید؛ قطعه معیوب شما با کسری از هزینه خرید، احیا می‌شود.
5. پشتیبانی و ضمانت خدمات: تمامی تعمیرات انجام شده در این مرکز دارای گارانتی معتبر و پشتیبانی فنی می‌باشند.

برای دریافت مشاوره رایگان، استعلام هزینه و ثبت درخواست تعمیرات، همین حالا به وب‌سایت رسمی این شرکت به نشانی https://barzinelectronic.ir/ مراجعه نمایید و با کارشناسان آن‌ها در ارتباط باشید.

مراحل عیب یابی اتوماسیون صنعتی و ابزار دقیق

تعمیرات تجهیزات صنعتی یک فرآیند سعی و خطا نیست، بلکه یک پروسه کاملاً علمی و مهندسی است. در مراکزی مانند برزین الکترونیک، مراحل زیر به دقت طی می‌شود:

1. بازرسی بصری (Visual Inspection): اولین قدم، بررسی ظاهری بردها برای یافتن قطعات سوخته، خازن‌های باد کرده، مسیرهای قطع شده روی PCB و اثرات نفوذ آب یا مواد شیمیایی است.
2. تست سرد (Cold Testing): بدون اتصال برق به دستگاه، قطعاتی مانند دیودها، ترانزیستورها، مقاومت‌ها و خازن‌ها با مولتی‌متر تست می‌شوند تا اتصالی‌های کوتاه (Short Circuit) شناسایی شوند.
3. تست گرم (Hot Testing) و سیگنال‌گیری: دستگاه به منبع تغذیه آزمایشگاهی متصل شده و ولتاژگیری در نقاط مختلف برد (Test Points) انجام می‌شود. در این مرحله از اسیلوسکوپ برای بررسی شکل موج‌ها و سیگنال‌های ارتباطی استفاده می‌شود.
4. تعویض قطعات معیوب و سرویس کامل: قطعات سوخته با نمونه‌های اورجینال جایگزین می‌شوند. همچنین لحیم‌کاری‌های سرد (Cold Solder) تجدید شده و بردها به طور کامل با مواد مخصوص شستشو و عایق‌کاری (Coating) می‌شوند.
5. تست زیر بار (Load Testing): مهم‌ترین مرحله، تست قطعه تعمیر شده در شرایط واقعی (زیر بار) است. به عنوان مثال، یک اینورتر تعمیر شده حتماً باید به یک موتور متصل شده و تحت فشار جریان کشی تست شود.

چالش‌های رایج در تعمیر بردهای الکترونیکی صنعتی

برخلاف بردهای لوازم خانگی، بردهای صنعتی دارای پیچیدگی‌های خاصی هستند. برخی از این بردها چند لایه (Multi-layer) هستند که ردیابی مسیرها در آن‌ها بسیار دشوار است. همچنین استفاده از قطعات نصب سطحی (SMD) با ابعاد بسیار کوچک، نیازمند ابزارهایی مانند هیتر، لوپ (میکروسکوپ الکترونیکی) و مهارت بالای تکنسین است.

یکی دیگر از چالش‌ها، پاک شدن شماره قطعات (پارت نامبر) توسط شرکت‌های سازنده برای جلوگیری از کپی‌برداری است. مهندسان با تجربه در شرکت تعمیرات اتوماسیون صنعتی با استفاده از مهندسی معکوس (Reverse Engineering) و تحلیل مدار، قادرند قطعه مجهول را شناسایی کرده و جایگزین مناسب را پیدا کنند.

مزایای اقتصادی و فنی تعمیر قطعات اتوماسیون صنعتی به جای تعویض

بسیاری از مدیران تصور می‌کنند دستگاه تعمیری دیگر کارایی روز اول را ندارد. اما این یک باور کاملاً اشتباه است. اگر تعمیرات توسط متخصصین انجام شود، دستگاه می‌تواند سال‌ها بدون مشکل کار کند.

• صرفه‌جویی مالی تا ۷۰ درصد: هزینه تعمیر معمولاً بین ۱۰ تا ۳۰ درصد قیمت یک دستگاه نو است. این یعنی حفظ سرمایه در گردش کارخانه.
• جلوگیری از تغییرات نرم‌افزاری: اگر یک PLC یا HMI را تعویض کنید، باید برنامه دستگاه قبلی را روی دستگاه جدید آپلود کنید. گاهی سورس برنامه در دسترس نیست و این یک فاجعه است. با تعمیر سخت‌افزار، برنامه دست‌نخورده باقی می‌ماند.
• عدم نیاز به تغییر سیم‌کشی: خرید یک مدل جدید اینورتر یا درایو ممکن است نیازمند تغییر در نقشه‌های وایرینگ تابلو برق باشد. با تعمیر قطعه قبلی، دستگاه دقیقاً در جای خود نصب می‌شود.
• کمک به محیط زیست: با تعمیر تجهیزات، از تبدیل شدن بردهای الکترونیکی به زباله‌های خطرناک صنعتی (E-Waste) جلوگیری می‌شود.

هزینه تعمیر اتوماسیون صنعتی چگونه محاسبه می‌شود؟

. واقعیت این است که هزینه تعمیر اتوماسیون صنعتی به عوامل مختلفی بستگی دارد و یک نرخ ثابت ندارد:

1. نوع و توان دستگاه: طبیعتاً هزینه تعمیر یک اینورتر ۱۰۰ کیلووات بسیار بیشتر از یک اینورتر ۵ کیلووات است، زیرا قطعات قدرت (مانند ماژول‌های تریستور و آی‌جی‌بی‌تی) در توان‌های بالا بسیار گران‌تر هستند.
2. میزان آسیب‌دیدگی: آیا فقط منبع تغذیه آسیب دیده یا برد پردازنده اصلی (CPU) هم سوخته است؟
3. موجودی و قیمت قطعات: برخی قطعات ابزار دقیق بسیار کمیاب هستند و تامین آن‌ها هزینه بالاتری دارد.
4. هزینه عیب‌یابی و تخصص: در سیستم‌های پیچیده، گاهی عیب‌یابی ساعت‌ها زمان می‌برد.

نکات طلایی برای پیشگیری از خرابی تجهیزات ابزار دقیق و اتوماسیون

همان‌طور که در سایت میخک مارکتینگ همیشه بر پیشگیری تاکید داریم، رعایت اصول نگهداری پیشگیرانه (PM) می‌تواند عمر تجهیزات شما را چند برابر کند:

• سرویس دوره‌ای (PM): تابلوهای برق صنعتی باید به صورت دوره‌ای با پمپ باد (بدون رطوبت) تمیز شوند. نشستن گرد و غبار رسانا روی بردها عامل اصلی اتصالی است.
• کنترل دما: فن‌های خنک‌کننده اینورترها و فیلترهای هوای تابلو برق را به طور مرتب چک و تعویض کنید. گرمای بیش از حد، قاتل خاموش قطعات الکترونیکی است.
• استفاده از UPS و استابلایزر مناسب: همان‌طور که قبلاً اشاره شد، نصب تجهیزات حفاظتی برای جلوگیری از ورود نوسانات برق شبکه به دستگاه‌های حساس ضروری است (برای تعمیر ups و استابلایزر خود نیز می‌توانید روی برزین الکترونیک حساب کنید).
• آچارکشی ترمینال‌ها: لرزش‌های دستگاه باعث شل شدن پیچ ترمینال‌ها می‌شود. شل بودن اتصالات باعث ایجاد جرقه، بالا رفتن آمپر و در نهایت سوختن قطعات قدرت می‌شود.

جمع بندی

اتوماسیون صنعتی و ابزار دقیق پایه‌های اصلی تولید و صنعت مدرن هستند. خرابی در این سیستم‌ها اجتناب‌ناپذیر است، اما نحوه برخورد با این خرابی‌ها، مرز بین کارخانجات موفق و ناموفق را تعیین می‌کند. تعمیر اتوماسیون صنعتی یک تخصص میان‌رشته‌ای شامل الکترونیک، قدرت و نرم‌افزار است.

همان‌طور که در این مقاله از سایت میخک مارکتینگ بررسی کردیم، واگذاری تعمیرات حساس مانند تعمیر اینورتر، تعمیر انکودر، تعمیر HMI و بردهای پیچیده باید تنها به دست متخصصین سپرده شود.

سوالات متداول

۱. آیا تجهیزات اتوماسیون صنعتی قدیمی که دیگر تولید نمی‌شوند قابل تعمیر هستند؟

بله، یکی از بزرگترین مزایای مراکز تخصصی مانند برزین الکترونیک این است که با تحلیل مدار و استفاده از قطعات معادل، می‌توانند تجهیزاتی که از رده خارج (Obsolete) شده‌اند را تعمیر و احیا کنند.

۲. زمان مورد نیاز برای تعمیر یک اینورتر یا PLC چقدر است؟

زمان تعمیر به نوع خرابی و موجودی قطعات در بازار بستگی دارد. اما معمولاً عیب‌یابی اولیه در ۲۴ تا ۴۸ ساعت انجام شده و در صورت موجود بودن قطعات، تعمیرات در کمتر از چند روز کاری به پایان می‌رسد.

۳. چرا دستگاه بعد از تعمیر دوباره خراب می‌شود؟

اگر دستگاه توسط افراد غیرمتخصص تعمیر شود و یا از قطعات فیک (غیر اورجینال) استفاده شود، خرابی مجدد قطعی است. همچنین اگر عامل اصلی خرابی در خط تولید (مثل نوسان برق یا خرابی موتور) برطرف نشود، دستگاه تعمیر شده مجدداً آسیب می‌بیند. بنابراین مراجعه به مراکز معتبر و دارای گارانتی ضروری است.

۴. تفاوت تعمیر سروو موتور با موتورهای معمولی در چیست؟

سروو موتورها دارای یک بخش حسگر بسیار دقیق به نام انکودر یا رزولور هستند. تعمیر این موتورها تنها محدود به سیم‌پیچی نیست، بلکه نیازمند تعمیر مدارات الکترونیکی انکودر و کالیبراسیون دقیق فازهای مگنت با سیگنال‌های انکودر است که کاری کاملاً تخصصی است
